mercredi 30 novembre 2016

Notre mois de novembre

Pour ce mois de novembre nous sommes restés avec des grands mères 😤


Au programme :

  • OPEL GT 1900 pour la réalisation d'un arceau VH.
  • PEUGEOT 309 Groupe A pour la réalisation du berceau moteur et du train avant type Evo.
  • CITROËN CX pour la réalisation d'un arceau VH :





  • VOLVO P1800 S de 1963 pour la réalisation d'un arceau VH.






  • RENAULT R12 Gordini pour la réalisation d'un arceau VH.








Toujours d'actu :

Retrouvez notre liste de déstockage, suivez ce lien :
http://doc.jacques-point.fr/DESTOCKAGE-T2016.pdf


Garder le lien, la liste sera mise à jour régulièrement. La plupart des articles sont disponibles sur notre E-Boutique, néanmoins vous pouvez toujours commander par téléphone ou par mail.


A bientôt !



JACQUES POINT
ATELIER CONSTRUCTEUR
ZAE Fraidière
38380 ST CHRISTOPHE SUR GUIERS
04 76 66 00 84
Fax 04 76 66 03 92
www.jacques-point.fr

mercredi 9 novembre 2016

Une Dauphine à Bonneville !!

En regardant dans le rétro l'année 2016 nous avons oublié de partager ce joli projet :

Renault Classic voulait fêter les 60 ans du record de vitesse de l'Etoile Filante et aussi les 60 ans de la Dauphine.

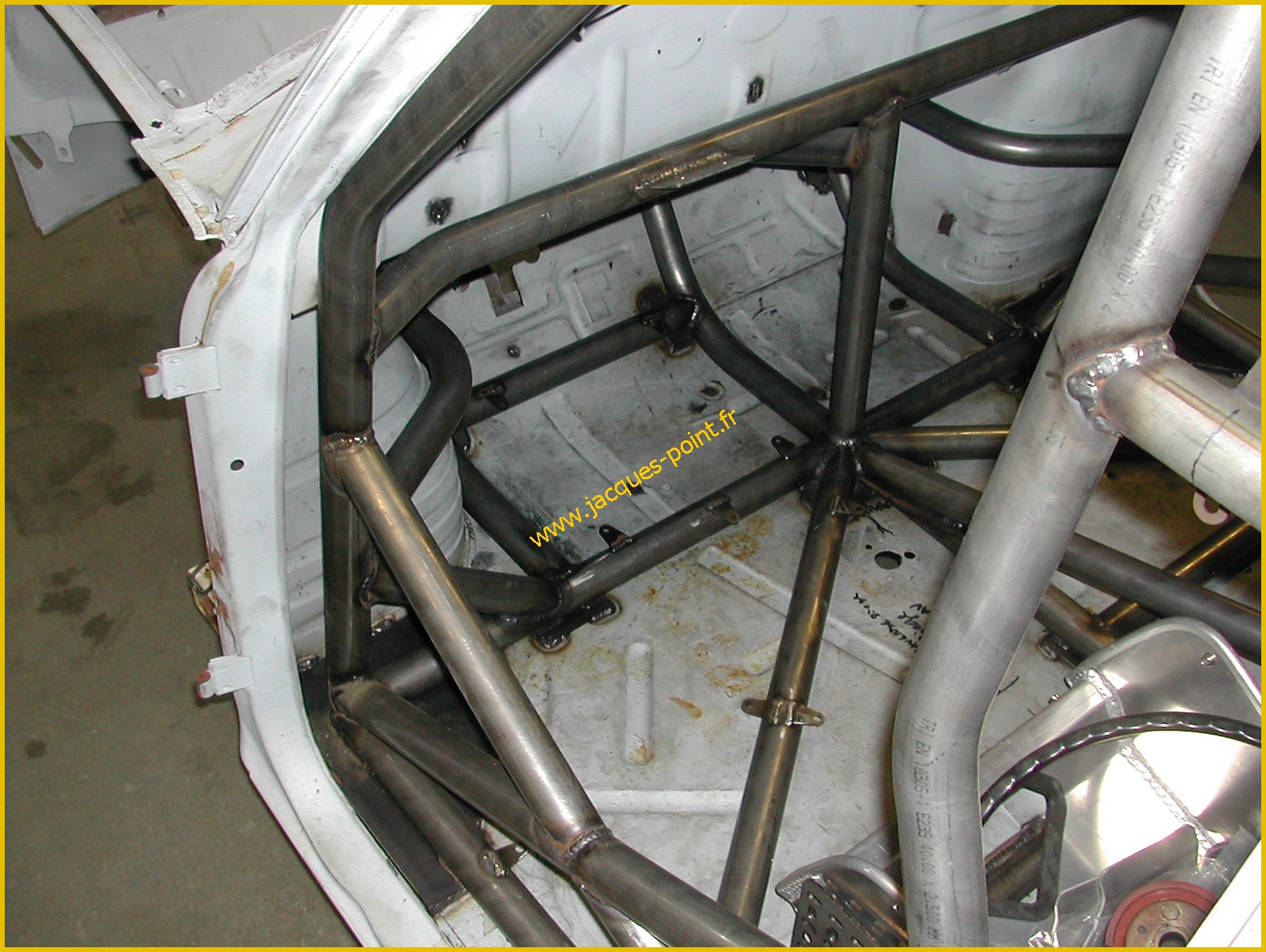

Avec la collaboration de la Carrosserie Prévost basée à Chaleins, nous avons réalisé la structure de sécurité de cette RENAULT Dauphine, ce projet nous a changé un peu des normes FIA/FFSA, la cage de sécurité Américaine n'a rien à voir dans sa conception.

C'était en août dernier que Nicolas Prost a officié comme pilote, et a établi le record du monde de vitesse dans cette catégorie (953cm³ de 1956) à 123.1km/h.

NB : plus bas une vidéo ;)










Je n'ai pas réussi à trouver des vidéos en français mais les espagnols ont fait un reportage de 10 minutes, à 3''59 on peut bien voir l'habitacle :




Les articles (brefs) dans la presse française :

Article MotorLegend

Article AutoNewsInfos

Article AutoPlus

Article Turbo

mardi 8 novembre 2016

Actualités de novembre


Bonjour,



Les nouveautés de fin d'année :




  • Nous sommes devenus distributeurs de "l'huile des records du monde", il s'agit de YACCO. / Huiles moteur boite, liquide de DA, liquide de Frein Racing...N'hésitez pas à nous contacter.
  • Nous avons réalisés plusieurs pièces de carrosserie intérieure de R5 Turbo, chapelle arrière, tôle de fermeture horizontale, plages latérales arrières, cloison moteur... Et aussi les traverses inférieures avant et arrière. N'hésitez pas à nous contacter.
  • Nous tenons désormais en stock des moyeux 27 cannelures, et des roulements, pour Renault Clio 1 et Clio 2.



Comme chaque fin d'année retrouvez notre liste de déstockage, suivez ce lien :
http://doc.jacques-point.fr/DESTOCKAGE-T2016.pdf


Garder le lien, la liste sera mise à jour régulièrement. La plupart des articles sont disponibles sur notre E-Boutique, néanmoins vous pouvez toujours commander par téléphone ou par mail.


A bientôt !



JACQUES POINT
ATELIER CONSTRUCTEUR
ZAE Fraidière
38380 ST CHRISTOPHE SUR GUIERS
04 76 66 00 84
Fax 04 76 66 03 92
www.jacques-point.fr

mercredi 2 novembre 2016

Petit point sur la réglementation

Après avoir eu quelques interrogations de nos clients, je partage cette petite mise au point sur la réglementation en vigueur.

La question porte sur la capacité des "boites tampons" ou "réservoirs collecteurs" d'essence comme nommé dans les textes de la FFSA : Pourquoi nos boites tampons ne font qu'1 litre ?

Nous fabriquons des boites tampons depuis plusieurs années et leur capacité sont exactement de 0.98 litre car la réglementation autorise une capacité inférieure à 1 litre.


Réglementation Groupe N :

Aucune notification sur les réservoirs collecteurs : ils ne sont pas autorisés donc ils sont interdits.

Réglementation Groupe A :

Article 5.9.2 ... Les réservoirs collecteurs d'une capacité inférieure à 1 litre sont de construction libre....
==> Ce qui induit en lisant la totalité de l'article : c'est qu'à partir de 1 litre il faut que ce soit un réservoir de sécurité homologué par la FIA (spécifications FT3 1999, FT3.5 ou FT5)

Réglementation Groupe F2000 :

Article 28.2.2 ...Si un réservoir collecteur est utilisé, sa capacité devra être inférieure à 1 litre, et il devra être situé hors de l'habitacle. ...

Réglementation Groupe R-GT :

Aucune notification sur les réservoirs collecteurs...
Néanmoins on peut lire qu'il peut y avoir plusieurs réservoirs, mais que le réservoir doit être FT3 1999 (ou FT3.5 ou FT5)

Exception ?

Il peut y avoir une exception, une boite tampon de capacité supérieure à 1 litre, si la dite boite tampon est homologuée par le constructeur donc présente sur la fiche d'homologation du véhicule...








vendredi 7 octobre 2016

PORSCHE Cayman


Une nouvelle homologation d'arceau-cage au compteur de notre atelier, avec la PORSCHE Cayman.

Homologation FFSA N°466.

Pour plus d'infos n'hésitez pas à nous contacter.











Quelques images de la voiture finie, on vous laisse découvrir pour qui est ce véhicule :


NB: Merci à MrDidimimi / Davvideo pour ces images.




vendredi 30 septembre 2016

RENAULT CLIO 2 CUP


RENAULT CLIO 2 CUP

Axes de pivots – Montage de remplacement.


Nous vous proposons un nouveau montage pour vos axes de pivots, voici nos constatations :

- La section supérieure conique qui est dans le porte-moyeu est trop faible compte tenu de sa longueur, cet endroit est sensible, les axes ont tendance à se déformer.

- Le cône usiné dans le porte-moyeu peut subir des préjudices avec un axe abimé, le logement n’est plus conique et quand on change l’axe ce dernier n’est pas dans une position optimale. C’est donc un cercle vicieux car l’axe va se déformer et abimer de nouveau le porte moyeu et on rechangera l’axe ….

Nous ne vous proposons pas un mais deux nouveaux montages, le point important est qu’il faudra usiner votre cône sur le porte moyeu pour le mettre à un diamètre 18. Ceci permet d’augmenter la section de l’axe inséré dans le porte-moyeu supprimant ainsi le point sensible.

1. Montage avec le coussinet à rotule de Ø16. (Origine CUP)

· Hauteur RALLYE :
o 1 x Axe de pivot Ø16.
o 1 x Bague supérieure.
o 1 x Bague inférieure.
o 1 x Ecrou frein M16x150.


· Hauteur CIRCUIT :
o 1 x Axe de pivot Ø16.
o 1 x Bague supérieure.
o 1 x Ecrou frein M16x150 spécifique.


2. Montage GF2000 avec soit un coussinet à rotule de Ø20 pour plus de débattement, ou bien pour avoir encore plus de débattement nos embouts à rotules PJ20/16.

· 1 x Axe de pivot Ø16.
· 1 x Bague supérieure.
· 2 x Entretoises à grand débattement
· 1 x Ecrou frein M16x150.


Accessoires complémentaires :

· Coussinet à rotule UNIBAL SSA 1650
· Coussinet à rotule FL GXOW1638MS
· Coussinet à rotule FL GXSW2040MS
· Embout à rotule PJ20/16 avec graisseur à Droite
· Embout à rotule PJ20/16 avec graisseur à Gauche

RETROUVEZ L'ensemble des ces pièces sur notre E-BOUTIQUE.




mercredi 28 septembre 2016

TOYOTA Supra Bi-turbos (GT2)




Une voiture que nous avons suivi pendant 7 ans.


*Caisse autoporteuse en acier.
*Voies élargies ainsi que la largeur de la carrosserie au maxi autorisé : 200 cms.
*Arceau de sécurité huit points soudé a la caisse.
*Moteur bridé (33 mm) selon la réglementation.
*Bloc moteur en fonte d’origine selon la réglementation. 2997 cc bi-turbos.
*Puissance 580 cv, 85 mkg à 4200 tr/mn, en version bridée FIA.
*Gestion MOTEC avec acquisitions de données. *Boite de vitesse HEWLAND à 6 rapports à commande séquentielle.
*Pont arrière à double autobloquant (traction et retenue). Réglages à l’infini.
*Suspensions à double triangulation. Amortisseurs Bilstein à 3 voies.
*Carrosserie composite. Fonds plats, extracteurs, ailerons.
*Freins AP RACING diam. 380mm. Etriers 6 pistons.
* Poids : 1150 Kgs.

















vendredi 9 septembre 2016

Rotule de pivot PJ20/16 - Elles sont arrivées !


Embouts à Rotule PJ – Version 2016

Tarif en application au 09/09/2016. TVA à 20%. + Port éventuel.

Embout à rotule PJ 20/16

2016 - Caractéristiques techniques ‟Encore” améliorées
  • Embout à Rotule nu PJ20/16 graisseur à Droite ou à Gauche.
  • Ø de perçage de la bille 20mm.
  • Pas de la queue de rotule M20x150.
  • Angle de débattement maximal 62° (avec les entretoise-025).
  • Jeu réduit.
  • Finition zinguée noire.
Nouveautés :
  • Acier Suédois TOOLOX 44 – prétraité 130 kg à cœur.
  • Charge statique Co 107 kN.
  • Bille Acier 100c6 – Chromée dure.


Toujours en remplacement de la rotule Peugeot SPORT : RBJ79MG / Avec le montage des ENTRETOISE-025 pour revenir à un diamètre 16 intérieur.

Réf. PJ20/16D = embout à rotule avec graisseur à Droite
Réf. PJ20/16G = embout à rotule avec graisseur à gauche.

PU HT = 194.74 €. PU TTC = 233.69 €.

Accessoires pour PJ 20/16


  • Entretoise Grand débattement, Ø16 intérieur, angle maxi 28°.

Réf. ENTRETOISE-025
Zinguée noire.
PU HT = 12.20 €. PU TTC = 14.64 €.
  • Ecrou Bas 20x150 zingué
Réf. KMR20x150
PU HT = 1.35 €. PU TTC = 1.62 €.
  • Arrêtoir à souder Ø Int. 20
Réf. ARRETOIR-001
PU HT = 2,25 €. PU TTC = 2.69 €.
PU HT = 1.47 €. PU TTC = 1.76 €.
  • Axe de pivot Ø 16 (205/309…)
M16x150.
Acier prétraité.
Longueur sous tête : 90mm
Réf. PE205AXE
PU HT = 20.25 €. PU TTC = 24.30 €.

Version avec épaulement Ø 17mm.
Réf. PE205AXE17
PU HT = 40.50 €. PU TTC = 48.60 €.

  • Axe de pivot Ø 18 (206)

M16x150.
Acier prétraité.
Ecrou frein fourni.
Réf. PE206AXE18/20               PU HT = 60.00 €.              PU TTC = 72.00 €.
Tarif valable jusqu’à épuisement du stock.
